編碼器信號傳輸?shù)诫娮咏邮掌鲿rzui常見的問題是信號失真和電子噪聲。每個問題都會造成編碼器計數的獲取或丟失。這些問題時有出現，但其實很多都是可以通過正確布線和規范安裝來避免的。

編碼器電纜布線規范：

• 1.編碼器通訊電纜必須遠離電機、變壓器、變頻器等嚴重磁場干擾設備;
• 2.編碼器通訊電纜必須與電源電纜、大功率電纜及高噪電纜分開鋪設，zui好使用屏蔽良好的金屬電纜管套;
• 3.電柜內與其他電纜保持zui小間距2cm，電柜外間距50cm;
• 4.編碼器電纜要合理布線，避免預留電纜過長，造成線槽阻塞;
• 5.為避免耦合干擾，應盡量減少信號電纜與功率電纜平行走線的可能;
• 6.編碼器電纜應盡量安排在距離金屬部件近的位置，例如控制柜面板、橫梁和金屬導軌等;
• 7.必須使用金屬電纜支架，并保證支架連接處導通相連接地;
• 8.若空間受限，請使用金屬隔板、金屬套管及金屬線槽，并保持良好接地。

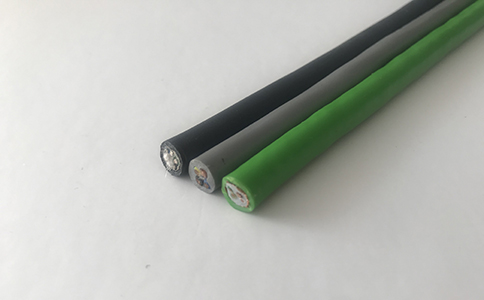

編碼器電纜的布線是否規范，會影響編碼器的正常使用和壽命，實際應用中選擇適合的柔性電纜型號規格也是至關重要的。

• 問

  坦克鏈里一定要用拖鏈電纜嗎？

  答

  坦克鏈，也稱拖鏈，又名電線電纜保護拖鏈（Cable carrier），是一種束縛電纜或電線或空壓管及油壓管以方便其轉動及運動的裝置。因為工作時需跟隨坦克鏈系統來回彎曲工作，電纜必須具有高柔性、韌性強、耐彎曲、耐磨、耐拖拽的特性，最好就使用拖鏈專用高柔性電纜。

• 問

  普通電纜RVVP能不能上電纜拖鏈？

  答

  嚴格來說，RVVP是不能上電纜拖鏈的。普通電纜RVVP是用于固定敷設的軟電纜，雖可偶爾移動使用，但不適用于頻繁來回往復彎曲的運動場合。
