非屏蔽雙絞線

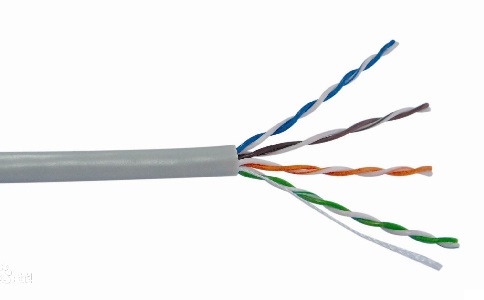

非屏蔽雙絞線（UnshieldedTwisted Pair，縮寫UTP）是一種數據傳輸線，由四對不同顏色的傳輸線所組成，是廣泛用于以太網路和電話線中的一種雙絞電纜。

非屏蔽雙絞線zui早在1881年被用于貝爾發明的電話系統中。1900年美國的電話線網絡亦主要由UTP所組成，它們由電話公司所擁有。

目前UTP被廣泛用于計算機網絡，但由于使用過長的UTP電纜傳輸數據會引致信號衰減問題，惟其價格較光纖和同軸電纜低，因此UTP主要用作短途傳輸，一般不多于100米。

UTP電纜末端通常連接RJ-45，以便插入到與其兼容的通信端口中。

如果要加大傳輸距離，在兩段雙絞線之間可安裝中繼器，zui多可安裝4個中繼器。如安裝4個中繼器連接5個網段，則zui大傳輸距離可達500m。

EIA/TIA的布線標準中規定了兩種雙絞線的線序568A與568B。

標準568A：

綠白—1，綠—2，橙白—3，藍—4，藍白—5，橙—6，棕白—7，棕—8

標準568B：

橙白—1，橙—2，綠白—3，藍—4，藍白—5，綠—6，棕白—7，棕—8

非屏蔽雙絞線具有以下優點：

• 1、無屏蔽外套，直徑小，節省所占用的空間，成本低；
• 2、重量輕，易彎曲，易安裝；
• 3、將串?dāng)_減至zui小或加以消除；
• 4、具有阻燃性；
• 5、具有獨立性和靈活性，適用于結構化綜合布線。

因此，在綜合布線系統中，非屏蔽雙絞線得到廣泛應用。

• 問

  辨別拖鏈電纜質量比較簡單的方法是看銅絲的線徑？

  答

  通過電纜導體銅絲的線徑或許可以分辨拖鏈電纜與普通電纜，但卻不能辨別拖鏈電纜的質量。有些電纜廠家不清楚拖鏈電纜之所以耐用的本質，只注重模仿拖鏈電纜的表面形式。較細的銅絲的確可以增加導體的靈活性，但拖鏈電纜并非只有銅絲。如果銅絲的線徑是拖鏈電纜質量的決定因素，那么先不說進口高端拖鏈電纜品牌，至少國產拖鏈電纜品牌在導體銅絲的選用上早已經統一標準了。

• 問

  高柔線就是指高度柔軟的電纜嗎？

  答

  高柔線不是高度柔軟的電纜。顧名思義，人們往往會認為高柔性就是特別軟，并且越軟越好，因此，一些廠商正是利用了這一點，用超高柔軟度的普通電纜來冒充拖鏈電纜。高柔線的“柔”真正的意義是柔韌而非柔軟。
